Khoảng Cách Từ Bồn Nước Đến Bình Nóng Lạnh Chuẩn Kỹ Thuật

Khoảng cách từ bồn nước đến bình nóng lạnh xác định áp lực thủy tĩnh, ảnh hưởng trực tiếp đến lưu lượng, độ bền thiết bị và chi phí vận hành. Bài viết này tổng hợp hướng dẫn đo, tiêu chuẩn kỹ thuật, yếu tố ảnh hưởng và quy trình lắp đặt chi tiết để giúp bạn thiết kế hệ thống nước nóng an toàn và hiệu quả, tránh phải lắp máy bơm tăng áp khi không cần thiết, đồng thời tối ưu chi phí đầu tư và vận hành.

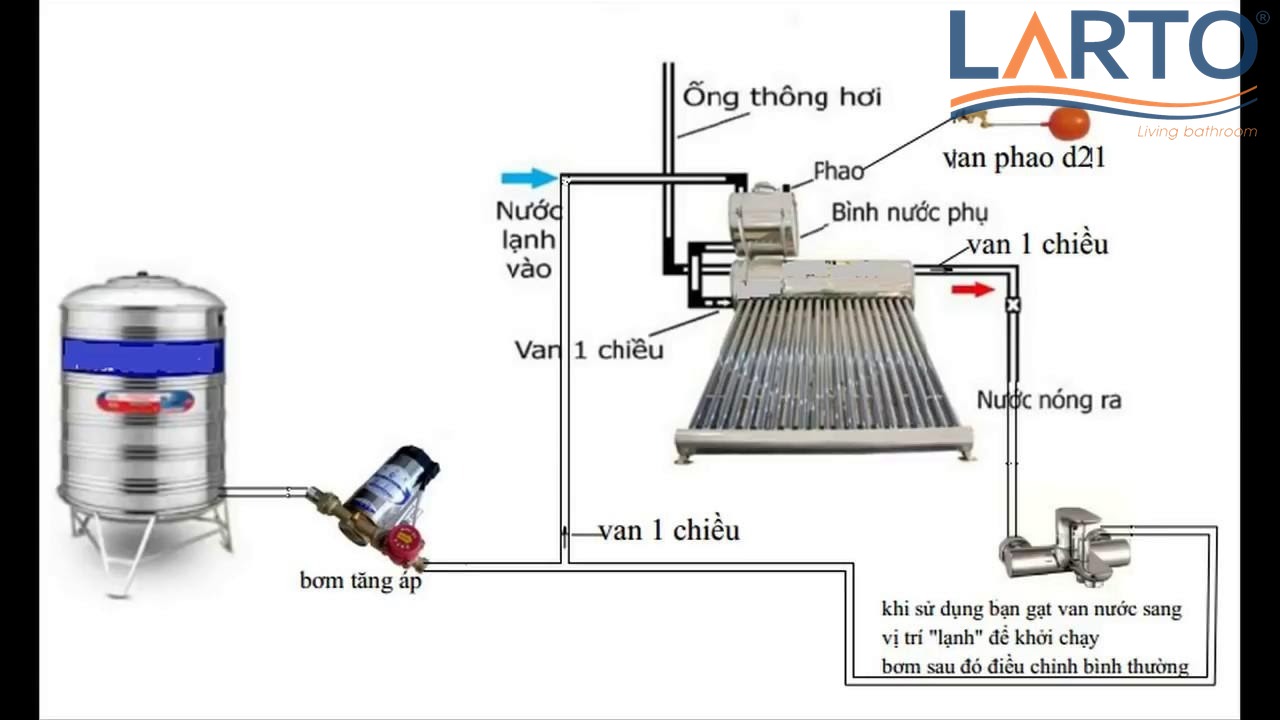

Nguyên lý áp lực và ảnh hưởng của độ cao bồn nước

Hiểu rõ áp lực thủy tĩnh khi tính khoảng cách từ bồn nước đến bình nóng lạnh

Áp lực do mực nước tạo ra tỉ lệ thuận với độ cao cột nước. Thực tế, 1 mét chiều cao cột nước tạo khoảng 9,81 kPa, tức gần 0,098 bar, và khi bạn tăng độ cao, áp lực tại đầu ra tăng lên tương ứng. Nếu mực nước cao thêm 3 mét, áp lực tăng xấp xỉ 0,294 bar, đủ để nhiều loại bình hoạt động ổn định mà không cần trợ lực. Hai câu ngắn. Một câu dài đầy đủ chi tiết mô tả cách bạn tính toán áp lực, so sánh với yêu cầu ngưỡng hoạt động của bình, cân đối hao hụt áp do ma sát trong ống, nếu cần lắp thêm bù áp bạn sẽ đánh giá theo lưu lượng thiết kế.

Tác động khi khoảng cách từ bồn nước đến bình nóng lạnh không đạt chuẩn

Nếu khoảng cách thấp, bạn dễ gặp các vấn đề sau.

• Áp lực đầu vào thấp làm giảm lưu lượng nóng tại vòi.
• Thanh đốt có thể hoạt động khi nước chưa đầy bình, làm tăng nguy cơ quá nhiệt và hỏng rơ-le.
• Hệ thống dễ phụ thuộc vào máy bơm tăng áp, gây tiêu thụ điện và tăng chi phí sửa chữa.

Bạn cần hiểu rằng áp lực không chỉ phụ thuộc vào độ cao, mà còn chịu ảnh hưởng từ đường kính ống, số đoạn nối và vật liệu ống, các yếu tố này sẽ làm giảm áp lực thực tế so với tính toán lý thuyết.

Tiêu chuẩn khoảng cách thực tế và cách đo đúng

Khoảng cách tối thiểu và khoảng cách lý tưởng cho hệ thống dân dụng

Về nguyên tắc, khoảng cách an toàn tối thiểu từ đáy bồn đến tâm bình nên là 1 mét để đảm bảo có dòng nước cơ bản. Tuy nhiên, để vận hành ổn định cho hầu hết bình nóng lạnh thông dụng, bạn nên duy trì khoảng cách từ bồn nước đến bình nóng lạnh trong khoảng 3 đến 6 mét chiều cao. Hai câu ngắn. Một câu dài giải thích rằng trong dải này áp lực thủy tĩnh thường cung cấp lưu lượng phù hợp 2 lít mỗi phút trở lên, giữ cho thanh đốt luôn tiếp xúc với nước đầy đủ, và giảm rủi ro “e khí” gây sốc nhiệt cho thanh đốt và rơ-le.

Cách đo và kiểm nghiệm tại hiện trường

Đo chiều cao thực tế theo các bước sau đây.

• Đo từ đáy bồn chứa đến điểm treo bình, ghi lại bằng mét.
• Tính áp lực lý thuyết bằng công thức p = ρ g h, với h là mét cột nước, hoặc dùng quy ước 0,098 bar trên mỗi mét.
• Ước tính hao hụt áp do ma sát qua các đoạn ống bằng tham chiếu theo catalog ống, nếu hệ ống có nhiều co, giảm khoảng 10 đến 30 phần trăm áp lực dự kiến.
• Thực nghiệm bằng đồng hồ đo áp tại vị trí trước van cấp vào bình để đối chiếu với tính toán.

Nếu bạn tính được áp lực trước bình ít hơn 0,2 bar sau khi trừ hao hụt, cân nhắc nâng bồn lên hoặc trang bị bơm tăng áp có điều khiển áp suất để đạt lưu lượng mong muốn, nhưng luôn ưu tiên điều chỉnh cơ học trước khi sử dụng bơm điện để tiết kiệm chi phí vận hành dài hạn.

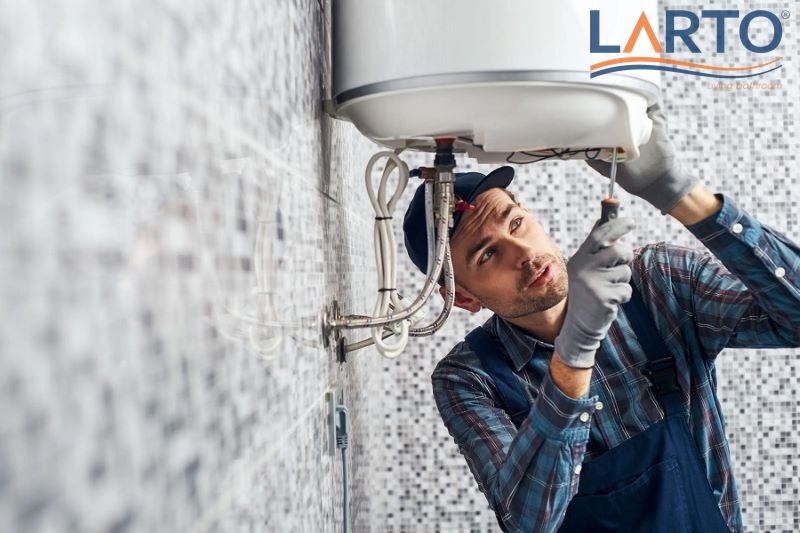

Yếu tố kỹ thuật cần cân nhắc khi thiết kế hệ ống và chọn thiết bị

Đường kính ống, vật liệu và vị trí nối ảnh hưởng thế nào

Đường kính ống quyết định lưu lượng và tổn thất áp do ma sát. Ống quá nhỏ sẽ tăng tổn thất, ống quá lớn dẫn đến giảm tốc độ chảy nếu không đủ chênh áp giữa bồn và bình. Dưới đây là kích thước tham khảo cho nhà dân:

• Vòi lavabo và lavabo rửa mặt: 15 mm hoặc 1/2 inch.
• Vòi sen và các đầu xả lớn: 20 mm hoặc 3/4 inch để đảm bảo lưu lượng tốt.
• Đường dẫn chính từ bồn đến bình: 20 mm đến 25 mm tùy khoảng cách và số điểm cấp.

Bạn nên ưu tiên ống có bề mặt nhẵn, mối nối ít, hạn chế co 90 độ, và dùng nối 45 độ nơi cần chuyển hướng để giảm ma sát. Hai câu ngắn. Một câu dài mô tả rằng đường ống nên bố trí theo đường thẳng ngắn nhất có thể, gác lên giá đỡ bền, sử dụng phụ kiện chịu nhiệt cho đường nóng, và bảo ôn cách nhiệt để giảm thất thoát nhiệt trên đường đi nếu bình đặt xa điểm sử dụng.

Chọn bình, van an toàn và phụ kiện phù hợp

Mỗi nhà sản xuất đưa ra yêu cầu áp lực đầu vào khác nhau. Một số bình hiện đại tích hợp bơm trợ lực hoặc thiết kế van tự bù áp, một số khác yêu cầu áp lực tối thiểu 0,15 đến 0,3 bar để hoạt động an toàn. Khi chọn thiết bị, bạn cần chú ý các điểm sau.

• Thông số áp lực đầu vào tối thiểu trên nhãn kỹ thuật của bình.
• Van một chiều và van an toàn phải lắp đúng chiều và có kích thước tương ứng đường ống.
• Chất liệu ống chịu nhiệt cho đường nước nóng, ví dụ PPR hoặc đồng, tùy ngân sách và độ bền mong muốn.
• Bộ chống giật, dây tiếp địa và cầu dao chống rò phải có thông số phù hợp với công suất bình.

Nếu bạn dùng bình có bơm trợ lực tích hợp, khoảng cách từ bồn nước đến bình nóng lạnh có thể ngắn hơn 3 mét, nhưng vẫn cần kiểm chứng lưu lượng thực tế, vì bơm nhỏ chỉ khắc phục phần nào tổn thất áp do ống và phụ kiện.

Quy trình lắp đặt, kiểm tra và bảo dưỡng theo tiêu chuẩn

Các bước lắp đặt chi tiết cho hệ nước nóng gia đình

Quy trình cần tuân thủ theo tuần tự sau để đảm bảo an toàn và hiệu suất.

• Chuẩn bị vị trí: xác định điểm treo vững chắc, kiểm tra tải trọng, đánh dấu khoảng cách lỗ treo theo kích thước bình.
• Lắp đặt giá đỡ và cố định bình bằng tắc kê phù hợp với vật liệu tường.
• Điều chỉnh khoảng cách từ bồn nước đến bình nóng lạnh theo tính toán đã thực hiện, ưu tiên giữ mực nước cao hơn bình ít nhất 1 mét nếu không thể đạt 3 mét.
• Kết nối đường cấp nước lạnh qua van một chiều, nối đường nước nóng bằng ống chịu nhiệt và lắp van an toàn đúng quy cách.
• Đấu nối điện: dùng dây có tiết diện theo hướng dẫn nhà sản xuất, lắp cầu dao chống rò, nối đất bắt buộc để đảm bảo an toàn.
• Xả khí, kiểm tra rò rỉ và thử vận hành ở áp lực làm việc trong tối thiểu 10 đến 15 phút để phát hiện sự cố sớm.

Một câu dài liệt kê các lưu ý quan trọng khi kiểm tra: bạn phải kiểm tra kỹ các mối nối bằng mắt và bằng tay để phát hiện rò rỉ nhỏ, đo áp lực tại đầu vào bằng đồng hồ áp, quan sát dòng chảy ở vòi nóng để chắc chắn không còn bọt khí, và kiểm tra nhiệt độ sau 15 phút để đảm bảo rơ-le hoạt động đúng ngưỡng.

Kiểm tra an toàn điện và lịch bảo dưỡng đề nghị

Phần điện cần chú ý sau.

• Dây nguồn có tiết diện đúng, không dùng dây nhỏ hơn khuyến cáo.
• Luôn lắp aptomat chống rò và cầu dao riêng cho bình nóng lạnh.
• Kiểm tra tiếp địa định kỳ để ngăn rò điện trong môi trường ẩm ướt.

Về bảo dưỡng, bạn nên thực hiện các bước dưới đây đều đặn.

• Xả cặn và thay màng anode mỗi 12 đến 24 tháng nếu nước nhà bạn có hàm lượng khoáng cao.
• Kiểm tra van an toàn và van một chiều mỗi 6 tháng, thay khi có dấu hiệu ăn mòn hoặc kẹt.
• Kiểm tra áp lực đầu vào và so sánh với dữ liệu thiết kế ít nhất mỗi năm hoặc sau khi thay đổi kết cấu đường ống.

Ví dụ thực tiễn và kịch bản xử lý sự cố

Ví dụ tính toán cho nhà 2 tầng và nhà 3 tầng

Ví dụ 1. Nhà 2 tầng, bồn nước trên mái cao hơn bình 4 mét. Tính áp lực lý thuyết khoảng 0,392 bar. Sau hao hụt ống và phụ kiện ước tính 20 phần trăm, áp còn khoảng 0,314 bar, đủ cho bình hoạt động ổn định. Ví dụ 2. Nhà 3 tầng, bồn lắp thấp hơn bình 0,5 mét, áp lý thuyết âm, hệ không thể hoạt động tự nhiên, bạn bắt buộc dùng bơm tăng áp hoặc nâng bồn.

Phương án xử lý khi áp lực quá yếu hoặc nước chảy chập chờn

Khi gặp áp lực đầu vào thấp, bạn có thể áp dụng các bước sau.

• Kiểm tra và thay đường ống nhỏ bằng ống có đường kính lớn hơn ở đoạn chính.
• Giảm số nối và co 90 độ, thay bằng co 45 độ để giảm tổn thất.
• Nâng bồn lên nếu điều kiện kết cấu cho phép.
• Dùng bơm tăng áp có bộ điều khiển áp suất khi giải pháp cơ học không thể thực hiện.

Ngoài ra, khi bạn lắp bơm, hãy chọn bơm có áp suất và lưu lượng phù hợp để tránh gây rung và hiện tượng búa nước, và luôn lắp phao chống bơm chạy khô để bảo vệ thiết bị.

Bạn có thể tham khảo các tiêu chuẩn kỹ thuật và catalog ống để chọn kích thước chính xác, ví dụ các thông số ma sát và lưu lượng trên trang hướng dẫn kỹ thuật tại showroominax.vn/huong-dan-lap-dat và tài liệu tham khảo về áp lực nước tại vi.wikipedia.org/wiki/Áp_suất_nước. Những liên kết này giúp bạn đối chiếu số liệu trước khi thi công.

Việc nắm vững các nguyên tắc trên sẽ giúp bạn tối ưu thiết kế, giảm chi phí và tăng tuổi thọ cho hệ thống. Áp dụng đúng khoảng cách từ bồn nước đến bình nóng lạnh, chọn ống và phụ kiện phù hợp, lắp đặt theo quy trình an toàn và thực hiện bảo dưỡng định kỳ sẽ mang lại hệ thống nước nóng vận hành ổn định và kinh tế cho gia đình bạn.

Nếu bạn cần phương án cụ thể cho công trình, hãy đo thực tế, so sánh với thông số kỹ thuật trên nhãn bình, hoặc liên hệ đội thi công chuyên nghiệp để nhận giải pháp tối ưu, an toàn và tiết kiệm chi phí.
